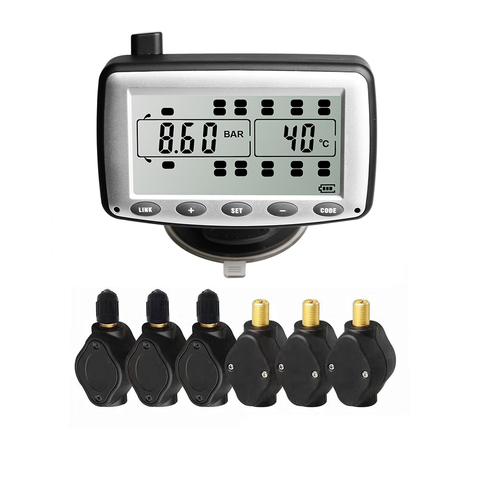

Система контроля давления в шинах TM508T22UE с внешними датчиками для грузовиков и прицепов, интерфейс RS232.

Cистема контроля давления и температуры шин (TPMS) TM508T22UE с внешними датчиками применяется

для грузового автотранспорта с количеством контролируемых колес до 22-х.

В комплекте TPMS можно заказать любое количество датчиков давления и температуры от 6 до 22-х и более.

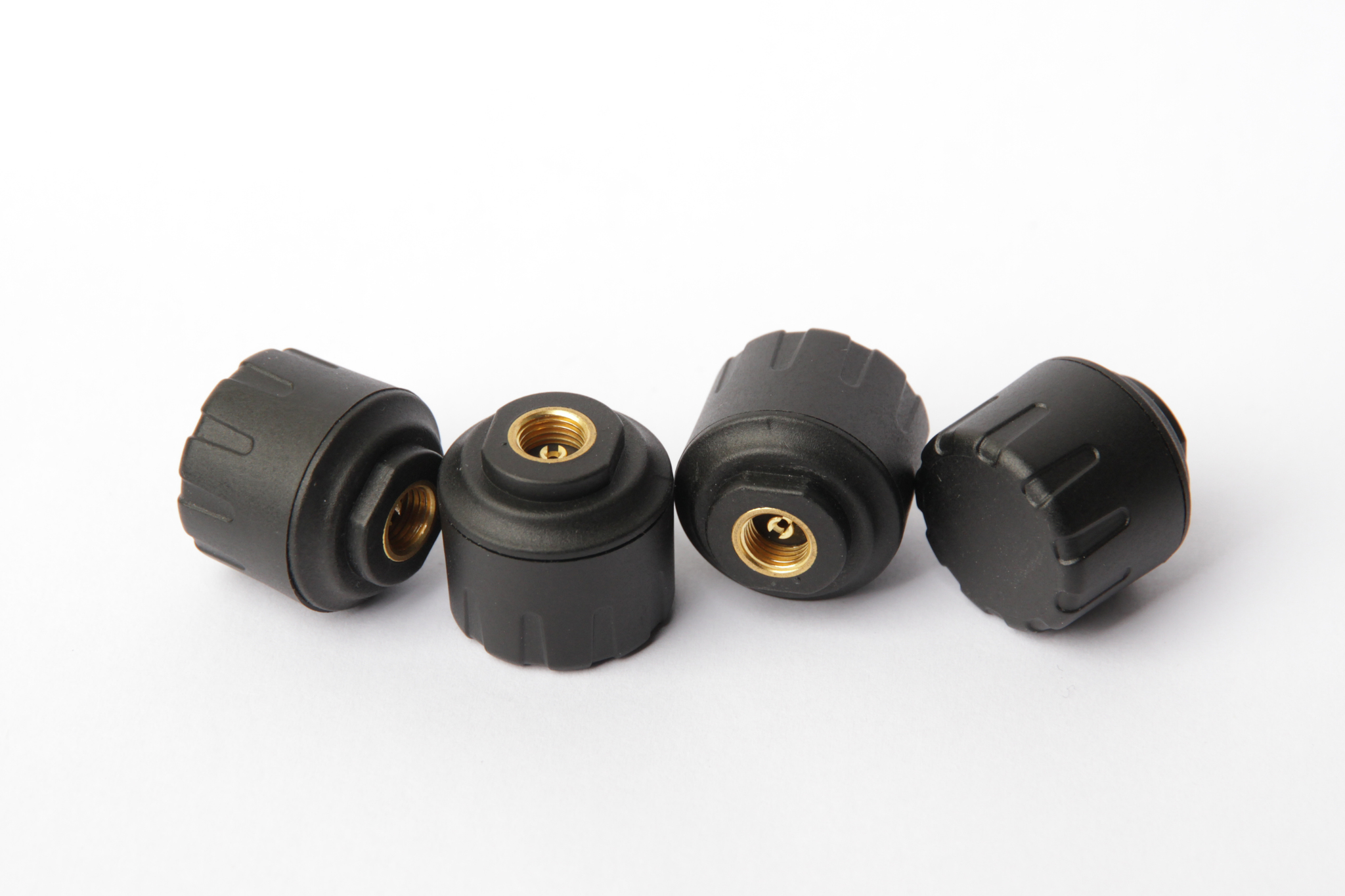

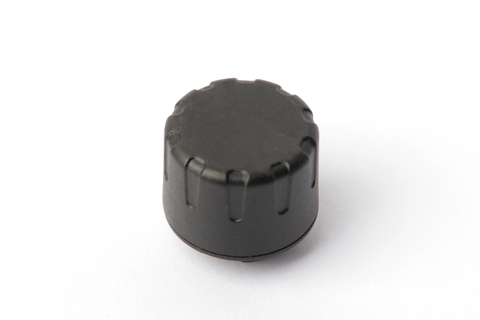

Датчики накручиваются на ниппели вместо обычных колпачков, они непрерывно измеряют давление и
температуру воздуха в шинах и передают данные на дисплей по радиоканалу.

Информация о давлении и температуре в каждой шине выдается на дисплее поочередно циклически.
В случае выхода показаний за пределы установленных значений подается звуковой сигнал
с индикацией проблемной шины.

Датчики можно самостоятельно привязать (запрограммировать) к любым позициям на дисплее (по инструкции).

В датчиках установлена батарейка CR1632 (3 вольта), при необходимости она легко меняется.

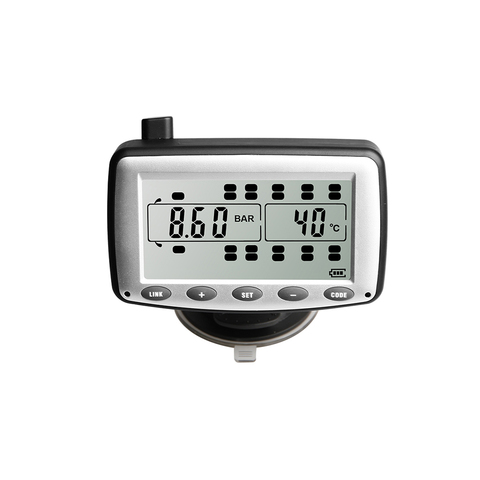

Дисплей крепится на лобовом стекле с помощью держателя с присоской. Имеет встроенный аккумулятор, позволяющий работать в течение недели без подзарядки. Для питания и подзарядки имеется разъем микро-USB и кабель.

Отличительная особенность данной TPMS - возможность подключения к GPS/Глонасс-трекерам
и системам мониторинга транспорта через интерфейсы RS232, RS485, Bluetooth, CAN-bus J1939.
Система TM508T22U поддерживается оборудованием NAVTELECOM.

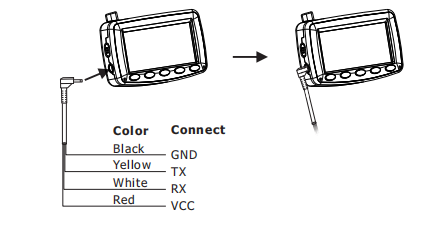

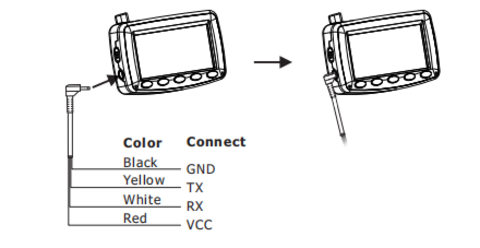

В этом случае дисплей соединяется кабелем с установленным в кабине оборудованием (GPS/Глонасс) и передает данные о давлении и температуре шин в систему мониторинга, а также может получать питание по этому же кабелю. Дисплей поддерживает интерфейс RS232.

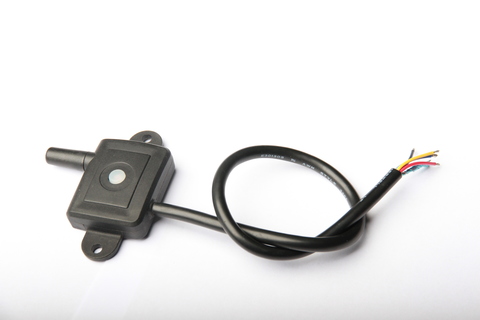

Кроме дисплея (или вместо него) к оборудованию мониторинга могут подключаться отдельные приемники: RP03U для интерфейса RS232,
RP04U - RS485, RP03B - Bluetooth, TC02 - CAN-bus (J1939). Они принимают сигналы от датчиков и передают данные в систему мониторинга по соответствующим интерфейсам, могут работать как вместо дисплея, так и параллельно с ним.

Дальность прохождения радиосигнала от датчиков зависит от многих факторов, например, от конструкции транспортного средства, характера груза и наличия помех от посторонних источников. Для повышения надежности работы используется ретранслятор, который обычно устанавливается с середине или задней части транспортного средства и подключается к бортовой сети (плюс и минус), например к габаритным фонарям. В большинстве случаев ретранслятор не требуется, но при необходимости его можно приобрести отдельно.

Еще одной полезной функцией ретранслятора является возможность замены прицепа без перепривязки датчиков (данная функция опциональна, подключается по заказу). В этом случае на каждый прицеп устанавливается свой ретранслятор, а при замене прицепа ретранслятор самостоятельно соообщит дисплею коды датчиков нового прицепа.

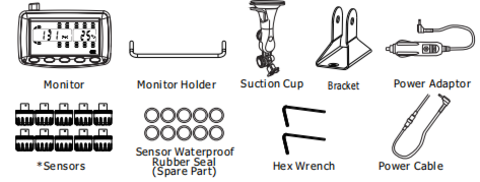

Комплектация системы TPMS:
Дисплей - 1 шт.
Держатель с присоской - 1 шт.
Датчики давления и температуры внешние - кол-во по заказу
Адаптер для зарядки дисплея от прикуривателя 12/24 В - 1 шт.

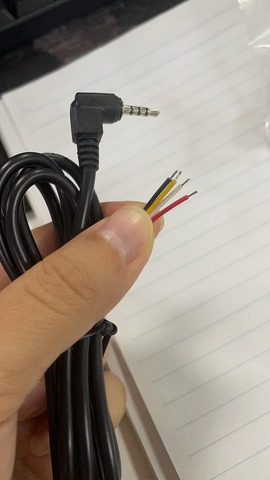

Кабель RS232 - 1 шт. (опционально)
Ретранслятор и приемники - опционально.
Инструкция по эксплуатации на русском языке - 1 шт.

Технические данные:
Диапазон измерения давления: 0 - 13 Bar
Точность: +-0,1 Bar
Диапазон измерения температуры: -40...+85 град.С
Точность: +-3 град.С
Рабочая температура воздуха для датчиков: -40...+85 град.С
Рабочая температура воздуха для дисплея: -20...+80 град.С
Рабочая частота: 433,92 МГц
Напряжение питания дисплея: 12/24 Вольт
Максимальный потребляемый ток питания дисплея: 500мА
Вес дисплея: 138 г
Размеры дисплея: 116х68х25мм
Питание датчика: батарея CR1632 (3 Вольта)
Вес датчика: 19 г
Размеры датчика: 28х28х30мм
Размеры коробки: 27х20х8см

Гарантия 1 год
(не распространяется на батарейки в датчиках)
